Вышки
передвижные сборно-разборные предназначены для производства монтажных, ремонтных
и отделочных работ, как снаружи, так и внутри строений и размещения рабочих и
материалов непосредственно в зоне работ.
Быстрая сборка без инструментов.
Наименование вышки-тура |
Кол-во промеж. секций |
Общая высота вышки, м |
Макс. высота установки настила, м. |
Размеры рабочей площадки, м |
Масса, кг |
ПСР-2,69 |
1 |
2,69 |
1,69 |
2,00х1,20 |
104,26 |
ПСР-3,89 |
2 |
3,89 |
2,89 |
2,00х1,20 |
131,08 |
ПСР-5,09 |
3 |
5,09 |
4,09 |
2,00х1,20 |
174,58 |
ПСР-6,29 |
4 |
6,29 |
5,29 |
2,00х1,20 |
203,55 |
ПСР-7,49 |
5 |
7,49 |
6,49 |
2,00х1,20 |
230,37 |
ПСР-8,69 |
6 |
8,69 |
7,69 |
2,00х1,20 |
257,19 |
ПСР-9,89 |
7 |
9,89 |
8,89 |
2,00х1,20 |
286,16 |
ПСР-11,09 |
8 |
11,09 |
10,09 |
2,00х1,20 |
312,98 |
ПСР-12,29 |
9 |
12,29 |
11,29 |
2,00х1,20 |
339,80 |
|
|
|
|
|
|
|
|
|
Макс. высота установки настила, м. |
Размеры рабочей площадки, м |
|
ПСР-2,69 |
1 |
2,69 |
1,69 |
1,67х0,8 |
135,9 |
ПСР-3,89 |
2 |
3,89 |
2,89 |
1,67х0,8 |
160,9 |
ПСР-5,09 |
3 |
5,09 |
4,09 |
1,67х0,8 |
185,9 |
ПСР-6,29 |
4 |
6,29 |
5,29 |
1,67х0,8 |
210,9 |
ПСР-7,49 |
5 |
7,49 |
6,49 |
1,67х0,8 |
235,9 |
Промежуточная секция |
1,2 |
|
|
|
25,0 |
Нагрузка на настил - 200 кг. Профиль - труба 35 мм. Статическая нагрузка на перила - 70 кг.
Возможность нарастить вышку до 20 метров.

Назначение
изделия.
Передвижная сборно-разборная вышка ГОСТ 24258-88 высотой Н=21м
(далее вышка) предназначена для производства монтажных, ремонтных и
отделочных работ, как снаружи, так и внутри строений и размещения
рабочих и материалов непосредственно в зоне работ.
т
Технические характеристики
2.1. Максимальная высота вышки, м
21,0
2.2. Максимальная высота рабочей площадки, м 19,9
2.3. Размеры рабочей площадки, м
1,03х2,0
2.4. Нормативная поверхностная нагрузка
на рабочий настил, кгс.
200
Устройство и принцип работы

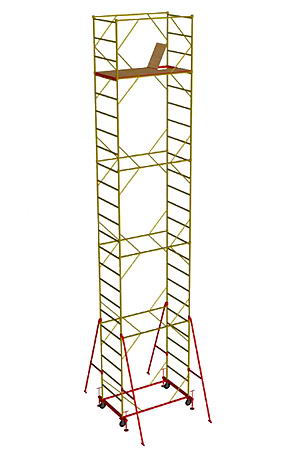

Передвижная вышка-тура (см. приложение) представляет собой
пространственную сборно-разборную металлоконструкцию башенного типа
из плоских рам с лестницами 1, имеющими пять ступеней. Параллельные
рамы соединяются между собой стяжками со втулками 4, следующие
параллельные рамы устанавливаются во втулки стяжек на штыри
предыдущих рам и образуют секцию. Для обеспечения жесткости самой
конструкции секции соединяются между собой через стяжки 4
диагональными связями 3, которые крепятся на замках флажкового типа,
расположенных на рамах и стяжках. Нижние секции вышки
устанавливаются на штыри основания 5 и соединяются с основанием
диагональными связями 3.
Основание вышки имеет четыре винтовые опоры и четыре колеса. Колеса
служат для передвижения вышки. Винтовые опоры компенсируют
неровности опорной поверхности. Вышка, с помощью винтовых опор
должна быть установлена так, чтобы колеса не касались опорной
поверхности на 2 мм.
Вышка-тура может иметь три рабочих настила 7, устанавливаемых в
каждой второй секции по одному, и один настил с люком 8 на рабочей
площадке.
Для обеспечения устойчивости вышка-тура снабжена опорами 6, которые
крепятся к основной конструкции вышки.
В рабочем ярусе устанавливаются рамы ограждения 2.
При высотах более 13,1 м:
1. Необходимо крепить вышку к стене. Крепление вышки к стене
осуществляется через кронштейны и пробки 12 в соответствии с
приложением 1.
2. Винтовые опоры устанавливаются на деревянные подкладки.
Технические характеристики
1. Нагрузка
на настил - 200 кг.
2. Размер рабочей площадки - 1,03х2,0 м.
3. Профиль: квадрат - 30х30 мм.
Высота вышки |
Масса, кг |
полная |
настила |
4,2 |
3,0 |
150 |
5,3 |
4,2 |
180 |
6,2 |
5,0 |
190 |
7,3 |
6,2 |
220 |
8,1 |
7,0 |
230 |
9,2 |
8,1 |
260 |
10,1 |
8,9 |
270 |
11,2 |
10,1 |
300 |
12,0 |
10,9 |
310 |
13,1 |
12,0 |
340 |
14,0 |
12,8 |
355 |
15,1 |
14,0 |
385 |
15,9 |
14,8 |
395 |
17,0 |
15,9 |
425 |
17,9 |
16,7 |
435 |
19,0 |
17,9 |
465 |
19,9 |
18,7 |
475 |
21,0 |
19,9 |
500 |
|
